USB-Kabel sehen auf den ersten Blick einfach aus, doch die Herstellung eines zuverlässigen, maßgeschneiderten Kabels erfordert sorgfältige technische Planung. Ganz gleich, ob Sie ein Ladekabel mit Ihrem Markenlogo für Ihr Unternehmen, ein USB-C-Kabel in Sonderlänge für Elektronikprojekte oder ein hochwertiges geflochtenes Kabel für den Einzelhandel benötigen – wenn Sie den Herstellungsprozess verstehen, können Sie Qualitätsmängel und Kompatibilitätsprobleme vermeiden.

Moderne USB-Kabel sind längst nicht mehr nur “Stromkabel”. Schnellladen, USB Power Delivery (PD), schnelle Datenübertragung und Gerätesicherheit hängen alle von der Kabelaufbau, der Leiterqualität, der Abschirmung und der Steckerkonstruktion ab.

Was ist ein maßgeschneidertes USB-Kabel?

Ein maßgeschneidertes USB-Kabel ist ein Kabel, das speziell für bestimmte Anforderungen entwickelt wurde und nicht den Standard-Spezifikationen entspricht. Die individuelle Anpassung kann Folgendes umfassen:

• Kabellänge
• Steckertyp
• Ladegeschwindigkeit
• Datenübertragungskapazität
• Geflochtener Mantel oder Silikonmantel
• Logo-Aufdruck
• Pantone-Farbanpassung
• Kabelausführung mit Spiralstruktur
• Magnetverbinder
• Individuelle Gestaltung der Verpackung

Zu den gängigen Arten von kundenspezifischen Kabeln gehören:

• USB-A auf USB-C
• USB-C auf USB-C
• Lightning auf USB-C
• 3-in-1-Ladekabel
• PD-Kabel für Schnellladung
• Spiralförmige Tastaturkabel
• Magnetische Ladekabel

Hauptkomponenten eines USB-Kabels

Bevor mit der Fertigung begonnen wird, ist es wichtig, den Aufbau eines USB-Kabels zu verstehen.

1. Leiter

Die internen Kupferdrähte übertragen Strom- und Datensignale.

In hochwertigeren Kabeln kommen folgende Materialien zum Einsatz:

• Leiter aus reinem Kupfer
• Abgeschirmtes verzinntes Kupfer
• Mehrsträngiger flexibler Draht

Bei billigen Kabeln wird häufig CCA (Copper Clad Aluminum) verwendet, was zu einem höheren Widerstand und einem höheren Spannungsabfall führt.

2. Abschirmung

Eine Abschirmung schützt die Datenübertragung vor elektromagnetischen Störungen.

Zu den gängigen Abschirmkonstruktionen gehören:

• Abschirmung aus Aluminiumfolie
• Geflochtene Abschirmung
• Zweischichtige Abschirmung

Eine gute Abschirmung ist für USB-3.0-, USB-3.2- und USB-4-Kabel von entscheidender Bedeutung.

3. Steckverbinder

Der Anschluss bestimmt die Kompatibilität und die Ladefähigkeit.

Gängige Steckertypen:

• USB-A
• USB-C
• Blitz
• Micro-USB

USB-C-Kabel benötigen möglicherweise auch E-Marker-Chips für das Laden mit hoher Leistung von über 60 W.

4. Außenmantel

Der Kabelmantel beeinflusst die Haltbarkeit und Flexibilität.

Zu den gängigen Materialien gehören:

• PVC
• TPE
• Silikon
• Geflochtener Nylon-Schlauch

Geflochtene Ummantelungen sind bei hochwertigen Kabeln für den Einzelhandel beliebt, da sie die Haltbarkeit und die Optik verbessern.

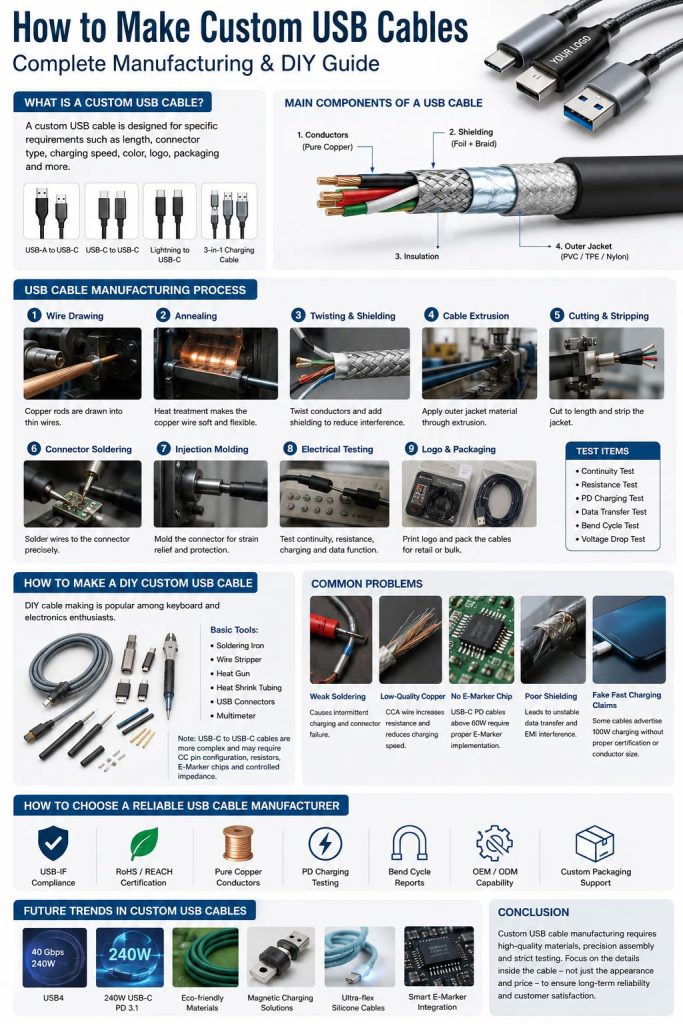

Herstellungsprozess von USB-Kabeln

Professionelle Hersteller von USB-Kabeln folgen einem mehrstufigen Fertigungsprozess.

Schritt 1: Drahtziehen

Kupferstangen werden durch Präzisionsmatrizen gezogen, um dünne Leiter herzustellen.

Dieser Prozess verbessert die Flexibilität und die elektrischen Eigenschaften.

Schritt 2: Glühen

Der Kupferdraht wird erhitzt und abgekühlt, damit er weicher wird und sich leichter biegen lässt, ohne zu brechen.

Schritt 3: Verdrillen und Abschirmen

Die Leiter sind miteinander verdrillt, um Signalstörungen zu reduzieren.

Anschließend werden Abschirmschichten hinzugefügt:

• Aluminiumfolie
• Geflochtenes Kupfergeflecht
• Ablassdraht

Bei Hochgeschwindigkeits-USB-C-Datenkabeln ist eine ordnungsgemäße Abschirmung von entscheidender Bedeutung.

Schritt 4: Kabelstrangpressen

Das Material der Außenhülle wird um die inneren Drähte herum aufgebracht.

In Fabriken werden Extrusionsmaschinen zur Herstellung folgender Produkte eingesetzt:

• PVC-Kabel
• TPE-Soft-Touch-Kabel
• Silikonkabel
• Nylon-Geflechtkabel

Schritt 5: Schneiden und Abisolieren

Die Kabel werden automatisch auf die gewünschte Länge zugeschnitten.

Die äußere Ummantelung wird entfernt, um die inneren Leiter für das Löten freizulegen.

Schritt 6: Löten der Steckverbinder

Die internen Leitungen sind an USB-Anschlüsse gelötet.

Dies ist eine der kritischsten Produktionsphasen, da mangelhafte Lötarbeiten folgende Ursachen haben:

• Unregelmäßiger Ladevorgang
• Datenverlust
• Überhitzung
• Geräteschaden

Schritt 7: Spritzguss

In den Fabriken werden um den Stecker herum innere und äußere Formteile angebracht.

Dadurch entsteht:

• Zugentlastung
• Abdichtung
• Schutz der Steckverbinder
• Höhere Haltbarkeit

Schritt 8: Elektrische Prüfung

Jedes Kabel sollte vor dem Verpacken einer elektrischen Prüfung unterzogen werden.

Zu den gängigen Tests gehören:

• Kontinuitätsprüfung
• Widerstandsprüfung
• Überprüfung der PD-Ladefunktion
• Tests zur Datenübertragung
• Biegezyklustests

Professionelle Hersteller prüfen zudem den Spannungsabfall und den Temperaturanstieg.

Schritt 9: Logo-Aufdruck und Verpackung

Die letzte Phase umfasst:

• Logo-Aufdruck
• Lasergravur
• Verkaufsverpackung
• Barcode-Etiketten
• Großverpackung

So bastelst du ein individuelles USB-Kabel

Das Selberbauen von USB-Kabeln ist in der Tastatur- und Elektronik-Community mittlerweile sehr beliebt geworden.

Zu den grundlegenden Werkzeugen gehören:

• Lötkolben
• Abisolierzange
• Heißluftpistole
• Schrumpfschlauch
• USB-Anschlüsse
• Multimeter

Heimwerker stellen häufig Folgendes her:

• Spiralförmige Tastaturkabel
• Aviator-Verbindungskabel
• Kurze, maßgefertigte USB-C-Kabel
• Farblich abgestimmte Kabel

USB-C-zu-USB-C-Kabel sind jedoch wesentlich komplexer als USB-A-Kabel, da sie unter Umständen Folgendes erfordern:

• CC-Pin-Konfiguration
• Richtige Widerstandswerte
• E-Marker-Chips
• Gesteuerte Impedanz

Viele Hobbyisten unterschätzen diese Komplexität.

Häufige Probleme bei der Herstellung kundenspezifischer USB-Kabel

Schlechte Lötverbindung

Mangelhafte Lötstellen führen zu unregelmäßigen Ladevorgängen und zu einem Ausfall der Steckverbinder.

Kupfer minderer Qualität

CCA-Draht erhöht den Widerstand und verringert die Ladegeschwindigkeit.

Kein E-Marker-Chip

USB-C-PD-Kabel mit einer Leistung von über 60 W erfordern eine ordnungsgemäße E-Marker-Implementierung.

Mangelhafte Abschirmung

Eine unzureichende Abschirmung führt zu einer instabilen Datenübertragung und zu EMI-Störungen.

Falsche Behauptungen zur Schnellladung

Bei einigen Kabeln wird eine Ladeleistung von 100 W beworben, ohne dass eine entsprechende Zertifizierung vorliegt oder der Querschnitt der Leiter angegeben ist.

So wählen Sie einen zuverlässigen Hersteller von USB-Kabeln aus

Wenn Sie Kabel für Ihre Marke beschaffen, sollten Sie in erster Linie auf die technische Qualität achten – und nicht nur auf den Preis.

Ein guter Hersteller sollte Folgendes bieten:

• USB-IF-Konformität
• RoHS-/REACH-Zertifizierung
• Leiter aus reinem Kupfer
• Prüfung der PD-Ladefunktion
• Berichte zum Biegezyklus
• OEM-/ODM-Kompetenz
• Unterstützung bei der individuellen Verpackungsgestaltung

Fabriken, die ausschließlich über den Preis konkurrieren, sparen in der Regel bei der Qualität der Leiter und bei den Prüfungen. Das führt später zu Problemen bei der Rückerstattung.

Zukünftige Trends in Maßgefertigte USB-C-Kabel

Die USB-Kabelbranche entwickelt sich in folgende Richtung:

• USB4
• 240 W USB-C PD 3.1
• Umweltfreundliche Materialien
• Magnetische Ladelösungen
• Ultra-flexible Silikonkabel
• Integration des Smart E-Markers

Mit steigender Ladeleistung gewinnt die Kabeltechnik mehr denn je an Bedeutung.

Ein Kabel ist längst nicht mehr nur ein Zubehörteil. Es ist heute eine Komponente für die Stromversorgung und Datenübertragung, die sich unmittelbar auf die Sicherheit und Leistung von Geräten auswirkt.

Fazit

Die Herstellung maßgeschneiderter USB-Kabel vereint Materialwissenschaft, Elektrotechnik, Präzisionsmontage und Qualitätsprüfung. Während das Selberbauen von Kabeln bei Hobbyprojekten beliebt ist, erfordert die Produktion zuverlässiger USB-C-Kabel in Handelsqualität eine strenge Prozesskontrolle und Konformitätsprüfungen.

Der größte Fehler, den Käufer begehen, ist, sich ausschließlich auf das Aussehen und den Preis zu konzentrieren. Der eigentliche Unterschied zwischen einem hochwertigen Kabel und einem minderwertigen Kabel liegt im Inneren:

• Kupferreinheit
• Abschirmqualität
• Lötgenauigkeit
• Steckverbindertechnik
• Unterstützung des PD-Protokolls
• Elektrische Prüfungen

Wenn Sie Wert auf langfristige Produktzuverlässigkeit legen, sind diese Details weitaus wichtiger als die Verpackung oder Marketingversprechen.
